Bạn có bao giờ tự hỏi làm thế nào những tòa nhà cao tầng với hàng trăm phòng lại có thể duy trì nhiệt độ mát mẻ đều đặn? Hoặc tại sao các nhà máy sản xuất có thể kiểm soát nhiệt độ chính xác cho các quy trình công nghiệp? Câu trả lời nằm ở một thiết bị quan trọng mà hầu hết mọi người chưa bao giờ nghe tên, đó chính là chiller. Đây không phải là máy lạnh thông thường mà bạn dùng ở nhà, mà là một hệ thống làm lạnh tập trung, cung cấp nước lạnh cho toàn bộ các khu vực khác nhau trong một công trình hoặc nhà máy.
Chiller là gì? Nói một cách đơn giản, chiller là một máy làm lạnh nước công nghiệp, hoạt động theo nguyên lý nén hơi, tạo ra nước lạnh ở nhiệt độ khoảng 7 độ C để cung cấp cho các hệ thống điều hòa, máy móc công nghiệp, hay các quy trình sản xuất khác nhau. Không giống như điều hòa cục bộ chỉ làm lạnh một phòng, chiller tập trung sức mạnh để phục vụ một toàn bộ công trình hoặc nhà máy, từ siêu thị lớn, khách sạn, bệnh viện cho đến các nhà máy sản xuất.
Việc hiểu rõ về chiller không chỉ giúp bạn nắm bắt cách thức vận hành của những hệ thống này, mà còn có thể giúp tối ưu hóa chi phí điện, bảo trì hiệu quả, và lựa chọn giải pháp phù hợp cho công trình của mình. Bài viết này sẽ hướng dẫn bạn từng khía cạnh của chiller, từ định nghĩa cơ bản đến ứng dụng thực tế trong đời sống và công nghiệp.
Định nghĩa Chiller và sự khác biệt so với điều hòa thông thường

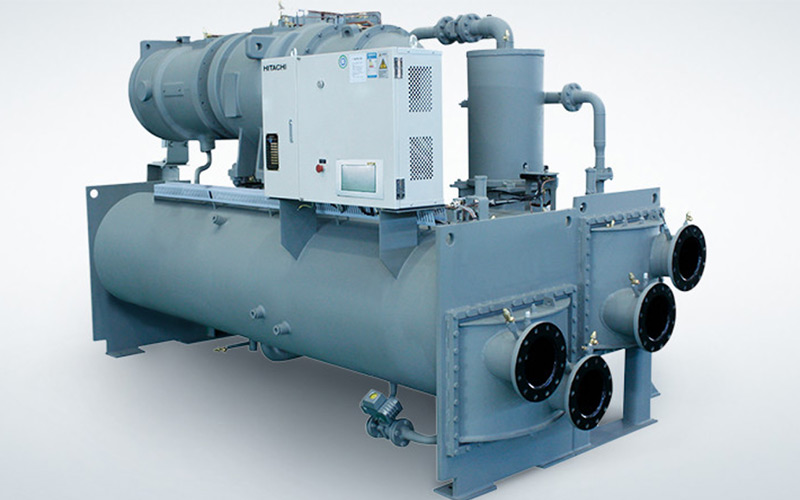

Chiller là gì?
Chiller, hay còn gọi là máy làm lạnh nước công nghiệp, là một thiết bị dùng để loại bỏ nhiệt lượng từ nước, giảm nhiệt độ của nó xuống mức rất thấp (khoảng 7 độ C) nhằm cung cấp nước lạnh cho các hệ thống khác nhau. Nước lạnh này được vận chuyển qua các ống dẫn đến các khu vực cần làm lạnh, chẳng hạn như dàn lạnh trung tâm, máy sản xuất, hoặc các thiết bị công nghiệp.
Chiller hoạt động dựa trên nguyên lý chu trình nén hơi, tương tự như những chiếc tủ lạnh ở nhà nhưng quy mô lớn hơn rất nhiều. Bên trong chiller có một chất lạnh đặc biệt gọi là refrigerant, chất này liên tục chuyển đổi trạng thái từ lỏng sang khí và ngược lại, trong quá trình đó nó hút nhiệt từ nước và thải nhiệt ra ngoài môi trường. Quá trình này lặp lại liên tục, tạo ra một vòng tuần hoàn làm lạnh nước mà không bao giờ dừng.
Tầm quan trọng của chiller trong các tòa nhà hiện đại và nhà máy công nghiệp là vô cùng lớn. Nó không chỉ cung cấp nước lạnh cho hệ thống điều hòa không khí trung tâm mà còn tham gia vào hàng loạt quá trình sản xuất, từ làm lạnh máy móc, bảo quản thực phẩm, sản xuất dược phẩm đến công nghiệp dệt may. Một chiller tiết kiệm được 30 đến 40 phần trăm chi phí điện so với sử dụng nhiều máy lạnh cục bộ, điều này khiến nó trở thành lựa chọn phù hợp về kinh tế cho các công trình lớn.
Khác biệt giữa Chiller và máy lạnh cục bộ
Khi đề cập đến làm lạnh không gian, nhiều người thường nhầm lẫn giữa chiller và máy lạnh thông thường. Tuy cả hai đều có chung một nguyên lý hoạt động cơ bản, nhưng sự khác biệt giữa chúng rất rõ rệt và ảnh hưởng lớn đến hiệu suất cũng như chi phí vận hành.
Về quy mô hoạt động, máy lạnh cục bộ như những chiếc điều hòa treo tường hay máy lạnh di động được thiết kế để làm lạnh một phòng hoặc không gian nhỏ, thường từ 15 đến 50 mét vuông. Trong khi đó, chiller là một hệ thống tập trung, một bộ máy lớn được đặt trong phòng máy để cung cấp nước lạnh cho toàn bộ một tòa nhà hay nhà máy, có thể phục vụ diện tích hàng chục nghìn mét vuông. Ví dụ, một tòa nhà văn phòng 20 tầng sẽ không thể sử dụng 100 chiếc máy lạnh cục bộ mà sẽ dùng một hoặc hai chiller lớn để cung cấp nước lạnh cho toàn bộ hệ thống.
Về hiệu suất và tiết kiệm điện, chiller vượt trội hơn rất nhiều so với máy lạnh cục bộ. Một chiller water-cooled hiện đại có hệ số hiệu suất COP từ 4.0 đến 5.5, nghĩa là với mỗi đơn vị điện năng đầu vào, nó có thể tạo ra 4 đến 5 đơn vị lạnh. Ngược lại, máy lạnh cục bộ thông thường chỉ có COP từ 2.5 đến 3.5. Điều này dẫn tới việc sử dụng chiller có thể giảm chi phí điện hàng tháng từ 30 đến 40 phần trăm so với sử dụng nhiều máy lạnh cục bộ. Nếu một công ty có hóa đơn điện 500 triệu đồng mỗi tháng, việc chuyển sang sử dụng chiller có thể tiết kiệm 150 đến 200 triệu đồng hàng tháng.
Phạm vi làm lạnh cũng là điểm khác biệt quan trọng. Chiller được sử dụng chủ yếu cho các công trình lớn như tòa nhà cao tầng, trung tâm thương mại, bệnh viện, nhà máy sản xuất, hay các cơ sở công nghiệp có nhu cầu làm lạnh lớn. Máy lạnh cục bộ lại phù hợp hơn cho các nhà ở riêng lẻ, văn phòng nhỏ, cửa hàng bán lẻ, hay những nơi không cần hệ thống làm lạnh tập trung.
Về chi phí bảo trì, máy lạnh cục bộ có chi phí bảo trì thấp hơn vì cấu tạo đơn giản, nhưng chiller cần bảo trì định kỳ phức tạp hơn. Tuy nhiên, khi tính trên từng mét vuông sàn cần làm lạnh, chiller vẫn rẻ hơn về tổng chi phí. Chi phí đầu tư ban đầu cho chiller cao, nhưng được bù lại bằng tiết kiệm điện dài hạn.
Cấu tạo chi tiết hệ thống Chiller – 4 bộ phận chính
Để hiểu rõ cách hoạt động của chiller, chúng ta cần nắm vững cấu tạo của nó. Một hệ thống chiller hoàn chỉnh bao gồm bốn bộ phận chính, mỗi bộ phận đóng vai trò quan trọng trong vòng tuần hoàn làm lạnh. Bốn bộ phận này kết nối với nhau thành một vòng khép kín, chất lạnh liên tục tuần hoàn qua từng bộ phận, hút nhiệt từ nước rồi thải nhiệt ra ngoài.
Bốn thành phần khép kín của hệ thống chiller
Bình bốc hơi, hay evaporator, là nơi xảy ra quá trình làm lạnh nước. Evaporator có cấu tạo giống như một bộ trao đổi nhiệt, bên trong có hai dòng chất lỏng chảy song song. Một dòng là nước cần làm lạnh, dòng còn lại là chất lạnh.
Nước vào evaporator ở nhiệt độ khoảng 12 độ C, chảy qua bề mặt của ống chứa chất lạnh, và khi ra khỏi evaporator, nước đã được làm lạnh xuống còn khoảng 7 độ C. Chất lạnh bên trong hút nhiệt từ nước này, làm cho nó từ từ bốc hơi, chuyển từ trạng thái lỏng sang khí.
Loại evaporator phổ biến nhất là loại shell và tube, nơi một dòng chảy trong các ống nhỏ còn dòng kia chảy ngoài các ống. Một loại khác là plate evaporator, sử dụng những tấm kim loại riffled xếp chồng lên nhau để tăng diện tích trao đổi nhiệt.
Evaporator là bộ phận tạo ra nước lạnh mà chúng ta cần, do đó nó là trái tim của toàn hệ thống.
Máy nén, hay compressor, là “tim” khác của chiller, nó cung cấp năng lượng cho toàn bộ quy trình. Sau khi hút nhiệt từ nước, chất lạnh ở trạng thái khí và áp suất thấp sẽ được hút vào máy nén.
Máy nén này có nhiệm vụ nén chất lạnh này, tăng áp suất và nhiệt độ của nó rất cao. Quá trình nén này đòi hỏi năng lượng cơ học, đó là lý do tại sao compressor cần được cung cấp điện năng. Có ba loại compressor phổ biến trong chiller: compressor piston hoạt động giống như động cơ xe hơi với các piston di chuyển lên xuống để nén khí, compressor screw sử dụng hai trục xoay để nén khí, và compressor centrifugal sử dụng tốc độ quay cao để tạo lực ly tâm.
Mỗi loại có ưu nhược điểm riêng, nhưng công suất của compressor dao động từ 100 kW đến hơn 3000 kW tùy theo kích thước chiller. Để máy nén hoạt động bền bỉ lâu dài, nó cần dầu máy chuyên dụng để bôi trơn các chi tiết chuyển động bên trong.
Bình ngưng, hay condenser, là nơi chất lạnh bị nén ở áp suất cao được chuyển lại thành dạng lỏng. Chất lạnh khí nóng từ máy nén đi vào condenser, nơi nước lạnh từ tháp giải nhiệt sẽ chảy qua để hút nhiệt từ chất lạnh này.
Khi chất lạnh mất đi nhiệt, nó dần dần ngưng tụ thành chất lỏng. Nhiệt độ nước giải nhiệt đi vào condenser thường là 27 đến 35 độ C, và sau khi đi qua condenser, nước này sẽ ấm thêm từ 5 đến 10 độ C.
Condenser cũng có hai loại chính: water-cooled dùng nước giải nhiệt từ tháp, và air-cooled dùng quạt để thổi gió. Condenser water-cooled hiệu quả hơn vì nước lạnh hơn gió, nhưng yêu cầu tháp giải nhiệt bổ sung.
Van tiết lưu, hay expansion valve, là một van điều khiển đặc biệt có nhiệm vụ giảm áp suất của chất lạnh lỏng. Chất lạnh lỏng ở áp suất cao từ condenser sẽ đi qua van này, bị giảm áp suất xuống còn áp suất thấp, quá trình này tạo ra hiệu ứng làm lạnh nên chất lạnh sẽ trở nên lạnh hơn.
Van tiết lưu thường là van nhiệt tĩnh hoặc van điều khiển tử, nó sẽ tự động điều chỉnh độ mở để duy trì trạng thái “sương giá” tối ưu, tức là duy trì chất lạnh ở trạng thái khí hoàn toàn khi nó vừa rời khỏi evaporator. Nếu van bị bẩn hoặc bị hỏng, toàn bộ hệ thống sẽ mất hiệu suất hoặc dừng hoạt động.
Nguyên lý hoạt động Chiller – Chu trình nén hơi
Để thực sự hiểu chiller, chúng ta cần theo dõi quá trình hoạt động từng bước, từ lúc chất lạnh bắt đầu hút nhiệt cho đến lúc nó bị thải ra khỏi hệ thống.
Bước đầu tiên là bốc hơi. Nước cần làm lạnh ở nhiệt độ 12 độ C được bơm vào evaporator. Bên trong evaporator, chất lạnh ở trạng thái lỏng với áp suất thấp được xun tán để tăng diện tích tiếp xúc. Khi nước 12 độ C chảy ngang qua, nó truyền nhiệt cho chất lạnh lỏng, làm cho chất lạnh này bốc hơi, chuyển từ trạng thái lỏng sang khí.
Quá trình này xảy ra ở nhiệt độ khoảng 5 đến 8 độ C. Nước mất đi năng lượng nhiệt và lạnh hơn, ra khỏi evaporator ở nhiệt độ khoảng 7 độ C. Chất lạnh khí lạnh được hút vào máy nén để tiếp tục vòng tuần hoàn.
Bước thứ hai là nén hơi. Chất lạnh khí thấp áp từ evaporator được hút vào máy nén. Máy nén bắt đầu hoạt động, nó nén chất lạnh này lại, tăng áp suất từ áp suất thấp (khoảng 2 đến 3 bar) lên áp suất cao (khoảng 10 đến 15 bar).
Khi áp suất tăng, nhiệt độ của chất lạnh cũng tăng lên cao, có thể lên tới 70 đến 80 độ C. Quá trình này yêu cầu năng lượng điện được cung cấp cho máy nén. Chất lạnh khí nóng áp cao từ máy nén được đẩy vào condenser.
Bước thứ ba là ngưng tụ. Chất lạnh khí nóng áp cao từ máy nén vào vào condenser. Tại đây, nước lạnh từ tháp giải nhiệt ở nhiệt độ 27 đến 35 độ C được bơm qua condenser.
Nước lạnh này hút nhiệt từ chất lạnh khí nóng, làm cho chất lạnh từ từ ngưng tụ thành chất lỏng. Quá trình này giải phóng lượng nhiệt lớn, và nước giải nhiệt sẽ trở nên ấm hơn, thường ấm thêm 5 đến 10 độ C. Chất lạnh lỏng ở áp suất cao lại được tạo ra tại condenser.
Bước cuối cùng là tiết lưu. Chất lạnh lỏng áp cao từ condenser đi vào van tiết lưu. Van này giảm áp suất của chất lạnh, áp suất giảm từ 10 đến 15 bar xuống còn 2 đến 3 bar. Khi áp suất giảm, chất lạnh lỏng trở nên lạnh hơn nữa, một phần nó thậm chí bốc hơi tạo ra trạng thái hai pha. Chất lạnh này quay trở lại evaporator để bắt đầu vòng tuần hoàn lại.
Quá trình này lặp lại liên tục, có thể hàng ngàn lần mỗi giờ, từng lúc một đạt được mục tiêu là tạo ra nước lạnh để cung cấp cho hệ thống. Lượng nhiệt hút được từ nước bằng công suất refrigeration của chiller, thường được đo bằng đơn vị BTU hoặc watt. Một chiller nhỏ có thể hút được 100 kW lạnh, trong khi các chiller lớn cho nhà máy có thể hút tới 5000 kW hay hơn.
Các loại Chiller phổ biến
Chiller được phân loại theo nhiều cách khác nhau, nhưng cách phân loại phổ biến nhất là dựa trên phương pháp giải nhiệt.
Water-cooled chiller sử dụng nước giải nhiệt từ tháp giải nhiệt để hút nhiệt ở condenser. Nước từ tháp được bơm vào condenser, hút nhiệt từ chất lạnh nóng, sau đó nước ấm hơn sẽ trở lại tháp để được giải nhiệt bằng không khí.
Water-cooled chiller có hiệu suất cao nhất, với COP từ 4.0 đến 5.5, điều này có nghĩa nó tiết kiệm rất nhiều điện năng so với các loại khác. Nó ổn định vận hành vì nhiệt độ nước giải nhiệt không biến động nhiều.
Tuy nhiên, nó cần có tháp giải nhiệt bổ sung, yêu cầu lượng nước lớn từ 50 đến 200 mét khối mỗi giờ, và bảo trì phức tạp vì nước có thể tích tụ cặn vôi hoặc tảo. Water-cooled chiller thường được dùng cho các công trình lớn như tòa nhà cao tầng, trung tâm thương mại, và nhà máy công nghiệp với công suất từ 1000 đến 5000 kW trở lên.
Air-cooled chiller sử dụng quạt để thổi gió qua condenser nhằm hút nhiệt. Nó không cần tháp giải nhiệt, do đó dễ lắp đặt hơn và chiếm ít diện tích. Chi phí đầu tư thấp hơn water-cooled vì không cần hạ tầng phụ. Tuy nhiên, hiệu suất của nó thấp hơn, COP chỉ từ 2.5 đến 3.5, điều này dẫn tới tiêu tốn điện 20 đến 30 phần trăm hơn so với water-cooled.
Air-cooled chiller nhạy cảm với nhiệt độ môi trường ngoài, hiệu suất giảm mạnh khi trời nóng. Nó cũng phát sinh tiếng ồn từ quạt nên không thích hợp cho các nơi yêu cầu yên tĩnh. Air-cooled chiller thường được dùng cho các không gian hạn chế hoặc các công trình vừa với công suất từ 100 đến 1500 kW.
Absorption chiller là loại chiller đặc biệt vì nó không sử dụng máy nén điện. Thay vào đó, nó sử dụng nguồn nhiệt như steam hay khí thiên nhiên để cung cấp năng lượng cho quá trình làm lạnh. Absorption chiller có ưu điểm là tiết kiệm rất nhiều điện năng vì nó chỉ cần pompas nhỏ để bơm chất lỏng, không cần máy nén công suất cao.
Nó phù hợp khi công ty có sẵn nguồn steam hoặc khí, chẳng hạn trong các nhà máy có lò hơi. Tuy nhiên, hiệu suất của nó thấp, COP chỉ từ 0.5 đến 0.7, và nó cần bảo trì thường xuyên vì absorber phức tạp. Absorption chiller thường được dùng trong các nhà máy công nghiệp hoặc bệnh viện có nhu cầu làm lạnh cao và có sẵn steam.
Tóm lại, việc lựa chọn loại chiller phù hợp phụ thuộc vào công suất cần thiết, chi phí điện, không gian sẵn có, và các nguồn năng lượng khả dụng. Với cách hiểu toàn diện về chiller, bạn sẽ có thể đưa ra quyết định tốt nhất cho công trình của mình.
